什么是十字軸萬向聯軸器/萬向聯軸器外形？

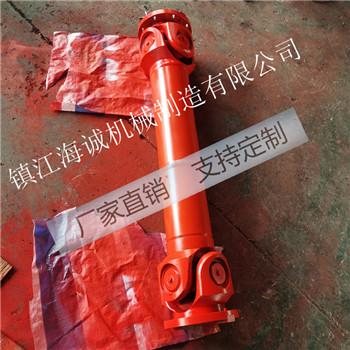

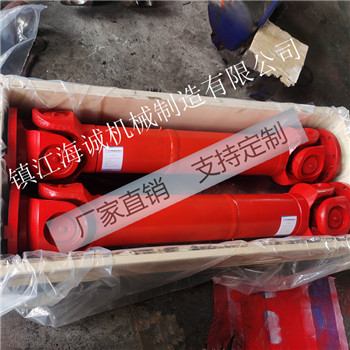

萬向聯軸器圖片

什么是十字軸萬向聯軸器/萬向聯軸器外形？

萬向聯軸器有多種結構型式，例如：十字軸式，球籠式，球叉式，凸塊式，球銷式，球鉸式等等，最常用的為十字軸式，其次是球籠式。萬向聯軸器的共同特點是角向補償量較大，不同結構型式萬向聯軸器兩軸線夾角β不相同。 十字軸式萬向聯軸器是用量較大的萬向聯軸器，軸承是十字軸式萬向聯軸器的易損件，幾種大型十字軸式萬向聯軸器主要區(qū)別在于軸承座和十字叉頭的變化，形成不同的結構型式。 萬向聯軸器種類有： SWC型整體叉頭十字軸式萬向聯軸器：SWC型雙聯十字軸式萬向聯軸器型式：SWC-BH型短伸縮焊接型，SWC-CH型長伸縮焊接型，SWC-WH型無伸縮焊接型，SWC-WF型無伸縮法蘭型，SWC-WD型無伸縮短型，SWC-BF型標準伸縮法蘭型。 SWP型剖分軸承座十字軸式萬向聯軸器：SWC-A型有伸縮長型，SWP-B型有伸縮短型，SWP-C型無伸縮短型，SWP-D型無伸縮長型，SWP-E型有伸縮雙法蘭長型，SWP-E型有伸縮長型。 SWZ型整體軸承座十字軸式萬向聯軸器：SWZ-BH型標準說是焊接型，SWZ-WH型無伸縮焊接型，SWZ-LH型長伸縮焊接型，SWZ-WD型無伸縮短型。 WS型小型雙十字軸式萬向聯軸器：小轉矩的十字軸式萬向聯軸器，主要用于傳遞運動和小轉矩，適用于聯接兩軸軸線夾角β≤45°的傳動軸系。 WSD型小型單十字軸式萬向聯軸器：小轉矩的十字軸式萬向聯軸器，主要用于傳遞運動和小轉矩，適用于聯接兩軸軸線夾角β≤45°的傳動軸系。
