小型十字軸萬向聯軸器安裝及選用

小型十字軸式萬向聯軸器利用其結構的特點，使兩軸不在同一軸線，存在軸線夾角β的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。小型萬向聯軸器的****特點是具有較大的角向補償能力，結構緊湊，傳動效率高。
WS型，WSD型十字軸式萬向聯軸器是小轉矩的萬向聯軸器，主要用于傳遞運動，適用于兩不同軸線的聯接，回轉直徑D=16-75mm，傳遞公稱轉矩Tn=11.2-1120N.m，軸線夾角β≤45。一般用于精密機械和控制機構。例如：醫療器械，食品機械，印刷機械，機床等。
要保證旋轉運動的等角速和主、從動軸之間保持同步轉動，應選用雙萬向聯軸器活兩個單萬向聯軸器組合在一起使用。

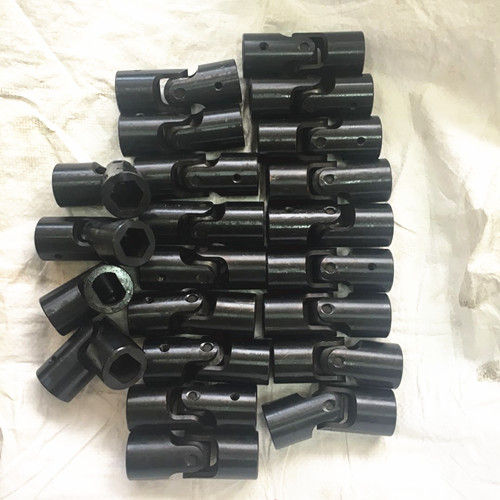

WSD/WS型小型十字軸萬向聯軸器適用于聯接同一平面上兩軸線夾角β≤45度的傳動場合，傳遞公稱轉矩11.2-1120N.m。成品孔公差H7，可根據要求開鍵槽，六角孔和四方孔。允許兩軸間夾間在限定范圍內隨工作需要而變動。
小型十字軸萬向聯軸器安裝及選用
要保證旋轉運動的等角和主從動軸之間保持同步轉動，應選用十字軸萬向聯軸器活兩個單十字軸萬向聯軸器組合在一起，并滿足以下三個條件：
A、中間軸與主從動軸間的夾角相等。
B、中間軸兩端叉頭的對稱面在同一平面內。
C、中間軸與主動軸三軸線在同一平面內。
安裝單十字軸萬向聯軸器時，主從動端角速度不等，主從動軸之間不能保持同步轉動，其不同步性隨著夾角β而變化。
