SWC/SWP萬向十字軸規格及適用范圍

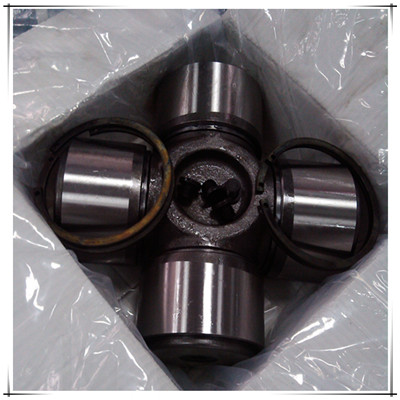

SWP、SWC型十字軸式萬向聯軸器十字包JB/T7341-94具體型號 SWP-B160、SWP-B180、SWP-B200、SWP-B225、SWP-B250、SWP-B285、SWP-B315、SWP-B350、SWP-B390、SWP-B435、SWP-B480、SWP-B550、SWP-B600、SWP-B640、SWC-B100、SWC-B120、SWC-B150、SWC-B180、 SWC-B225、SWC-B250、SWC-B285、SWC-B315、SWC-B350、SWC-B390、 SWC-B440、SWC-B490、SWC-B550、SWC-B620  SWC-B型十字軸式萬向聯軸器十字包安裝尺寸  a.適用于SWC型回轉直徑100～150mm無副滾子組合軸承十字包。 b.適用于SWC型回轉直徑180～350mm有副滾子組合軸承十字包。 c.適用于SWC型回轉直徑390～620mm短圓柱滾子組合軸承十字包。  注：1.螺栓的機械性能應符合GB3098.1中10.9級。2.螺栓公差應符合GB197中6H/6g的規定。3.螺母的機械性能應符合GB3098.4中10級。

WS、WSD型十字軸式萬向聯軸器JB/T5901-91產品簡介 WSD、WS型為小轉矩的十字軸式萬向聯軸器，主要用于傳遞運動和小轉矩，適用于聯接兩軸軸線夾角β≤45°的傳動軸系；傳遞公稱轉矩11.2～1120N·m。
